Klasická třístupňová čerpadla, která dnes nabízíme, vedle sebe – výtlak, délka 130 a 180 mm, připojení DN, příkon a použití. Stručně: velikost (DN – výtlak – délka) rozhoduje, značka je až druhá.
updateAktualizováno: verifiedOdborně zkontrolovali technici ATRIA SK s.r.o.
Obě řady jsou klasická oběhová čerpadla s třístupňovým nastavením otáček. Při stejném označení – světlost, výtlak a stavební délka, například 25-60/180 – mají stejné základní rozměry, takže jsou v soustavě navzájem zaměnitelná. Rozdíly jsou v rozsahu velikostí, v údajích, které výrobce uvádí, a v tom, co se dodává v balení.
Čerpadla Wilo RS a Omnigena už nedovážíme a Aquart dnes najdete jako AVANSA. Pro každou z jejich velikostí je níže tabulka náhrad – co nahradí co. Pokud potřebujete jen vybrat podle situace, přeskočte rovnou na tabulku kdy které čerpadlo.
Dvě řady klasických třírychlostních čerpadel vedle sebe. Hodnoty jsou z technických popisů produktů v e-shopu AVEA.CZ.
| Parametr | AVANSA® | IBO OHI PRO |
|---|---|---|
| Typ čerpadla | klasické, asynchronní motor, 3 rychlosti | klasické, bezucpávkové, 3 nastavitelné stupně |
| Velikosti v nabídce | 8: 15/6/130, 25/4/130, 25/4/180, 25/6/130, 25/6/180, 25/8/180, 32/6/180, 32/8/180 | 5: 15-60/130, 25-40/180, 25-60/130, 25-60/180, 32-60/180 |
| Světlost | DN 15, DN 25, DN 32 | DN 15, DN 25, DN 32 |
| Stavební délka | 130 a 180 mm | 130 a 180 mm |
| Výtlak | 4, 6 a 8 m | 4 a 6 m |
| Připojovací závit | DN 15: 1"; DN 25: 6/4"; DN 32: 2" | DN 32: hrdlo 2", šroubení 2 × 1¼"; ostatní velikosti – |
| Max. průtok | od 45 l/min (15/6/130) do 160 l/min (32/8/180) | – |
| Příkon | 35 až 270 W podle velikosti a stupně | – |
| Regulace otáček | 3 rychlosti, speciální přepínač na svorkovnici | 3 nastavitelné stupně |
| Teplota média | -10 až +110 °C (15/6/130: max. 120 °C) | – |
| Max. pracovní tlak | 10 bar | – |
| Krytí, napájení | IP44, 230 V | – |
| Materiál tělesa | litina (15/6/130: litina s antikorozním smaltem) | – |
| V balení | – | sada šroubení a kabel s vidlicí |
| Použití | topení a rozvody vody v domě (15/6/130 i průmyslová cirkulační zařízení) | topení a cirkulace vody, teplá voda (podle názvu produktů) |
„–“ znamená, že údaj v dostupných technických popisech neuvádíme. Údaje o řadě IBO OHI PRO pocházejí z popisů produktů v e-shopu, údaje o AVANSA z technických parametrů jednotlivých modelů.
Příkon je uveden pro 1., 2. a 3. rychlost. Čím vyšší výtlak, tím vyšší příkon i průtok.
| Model | Světlost / závit | Délka | Výtlak | Max. průtok | Příkon 1 / 2 / 3 | Hmotnost |
|---|---|---|---|---|---|---|
| AVANSA 15/6/130 | DN 15 / 1" | 130 mm | 6 m | 45 l/min | 46 / 67 / 93 W | – |
| AVANSA 25/4/130 | DN 25 / 6/4" | 130 mm | 4 m | 48 l/min | 38 / 53 / 72 W | 2,7 kg |
| AVANSA 25/4/180 | DN 25 / 6/4" | 180 mm | 4 m | 48 l/min | 35 / 50 / 71 W | 2,7 kg |
| AVANSA 25/6/130 | DN 25 / 6/4" | 130 mm | 6 m | 55 l/min | 46 / 67 / 93 W | 2,8 kg |
| AVANSA 25/6/180 | DN 25 / 6/4" | 180 mm | 6 m | 55 l/min | 46 / 67 / 93 W | 2,8 kg |
| AVANSA 25/8/180 | DN 25 / 6/4" | 180 mm | 8 m | 115 l/min | 145 / 170 / 182 W | 4,5 kg |
| AVANSA 32/6/180 | DN 32 / 2" | 180 mm | 6 m | 55 l/min | 46 / 67 / 93 W | 3,0 kg |
| AVANSA 32/8/180 | DN 32 / 2" | 180 mm | 8 m | 160 l/min | 150 / 210 / 270 W | 3,0 kg |
Společné parametry: maximální pracovní tlak 10 bar, teplota média -10 až +110 °C, krytí IP44, napájení 230 V. U modelu 15/6/130 je uvedena i maximální teplota 120 °C.
Řada OHI PRO je v nabídce v pěti velikostech. Výrobce v popisu uvádí konstrukci a obsah balení; číselné údaje o příkonu a průtoku nemáme, proto jsou označeny „–“.
| Model | Světlost | Délka | Výtlak | Hrdlo / šroubení | Příkon | Max. průtok |
|---|---|---|---|---|---|---|
| IBO OHI PRO 15-60/130 | DN 15 | 130 mm | 6 m | – | – | – |

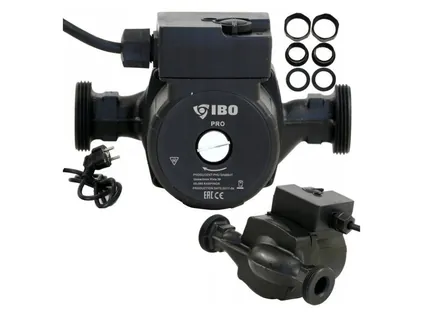

| IBO OHI PRO 25-40/180 | DN 25 | 180 mm | 4 m | – | – | – |

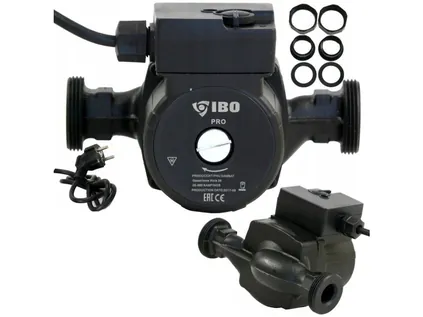

| IBO OHI PRO 25-60/130 | DN 25 | 130 mm | 6 m | – | – | – |
| IBO OHI PRO 25-60/180 | DN 25 | 180 mm | 6 m | – | – | – |
| IBO OHI PRO 32-60/180 | DN 32 | 180 mm | 6 m | 2" × 1¼" | – | – |
Označení OHI PRO 25-60/180 se čte stejně jako AVANSA 25/6/180: světlost DN 25, výtlak 6 m (60 dm), stavební délka 180 mm.
Výtlak v metrech říká, jaký odpor soustavy čerpadlo dokáže překonat. Musí pokrýt tlakové ztráty vašeho okruhu – ty závisejí na délce potrubí, počtu radiátorů nebo okruhů podlahového topení a odporu armatur. U běžného rodinného domu obvykle postačuje čerpadlo s výtlakem do 6 m, u rozsáhlejších nebo vícezónových soustav se volí vyšší výtlak (8 m a více). Při výměně je nejbezpečnější dodržet výtlak původního čerpadla.
Je to vzdálenost mezi těsnicími plochami sacího a výtlačného hrdla. Nové čerpadlo musí mít stejnou délku jako staré – jinak ho bez úpravy potrubí neosadíte. Obě řady, AVANSA i OHI PRO, se vyrábějí v délce 130 i 180 mm, ale ne každá velikost existuje v obou délkách: výtlak 4 m máte v délce 130 mm pouze u AVANSA (25/4/130), výtlak 8 m pouze v délce 180 mm.
První číslo v označení je světlost hrdla: DN 15, DN 25 nebo DN 32. U čerpadel AVANSA odpovídá DN 15 závit 1", DN 25 závit 6/4" a DN 32 závit 2". U OHI PRO 32-60/180 je průměr hrdla 2" a šroubení 2 × 1¼". Před objednávkou porovnejte závit na tělese původního čerpadla; pokud sedí, můžete použít původní šroubení, vždy však s novým těsněním.
Obě řady jsou třístupňové. U AVANSA se rychlost nastavuje speciálním přepínačem na svorkovnici, u OHI PRO jsou k dispozici tři nastavitelné stupně. Stupeň si zvolíte jednou podle soustavy a čerpadlo pak běží při stejných otáčkách, dokud ho nepřepnete. Čerpadlo, které samo mění otáčky podle soustavy, je jiný typ – elektronická čerpadla najdete v řadě IBO (OVI, BETA 2, MAGI 2 a další).
Příkon roste s výtlakem i se zvoleným stupněm. U AVANSA je ve 3. rychlosti 72 W při výtlaku 4 m (25/4/130), 93 W při 6 m (25/6/130), 182 W při 8 m a světlosti DN 25 (25/8/180) a 270 W při 8 m a světlosti DN 32 (32/8/180). U OHI PRO příkon v popisech produktů neuvádíme – proto jsou v tabulkách „–“; najdete ho na štítku čerpadla.
Nejprve velikost ze štítku původního čerpadla, potom řada. Tam, kde jsou obě řady ve stejné velikosti, výběr závisí na tom, zda potřebujete uvedené údaje o příkonu a průtoku (AVANSA), nebo šroubení a kabel rovnou v balení (OHI PRO).
| Situace | Volba | Důvod |
|---|---|---|
| Výměna čerpadla DN 25, 180 mm, výtlak 6 m | AVANSA 25/6/180 nebo IBO OHI PRO 25-60/180 | Stejná světlost, výtlak i délka; obě třístupňová. |
| DN 25, délka 130 mm, výtlak 6 m | AVANSA 25/6/130 nebo IBO OHI PRO 25-60/130 | Stejné tři rozměry v obou řadách. |
| DN 25, délka 130 mm, výtlak 4 m | AVANSA 25/4/130 | OHI PRO 25-40 se dodává jen v délce 180 mm. |
| DN 25, délka 180 mm, výtlak 4 m | AVANSA 25/4/180 nebo IBO OHI PRO 25-40/180 | Stejné tři rozměry v obou řadách. |
| Menší světlost DN 15, délka 130 mm | AVANSA 15/6/130 (závit 1") nebo IBO OHI PRO 15-60/130 | Jediná velikost DN 15 v obou řadách; výtlak 6 m. |
| DN 32, délka 180 mm, výtlak 6 m | AVANSA 32/6/180 nebo IBO OHI PRO 32-60/180 | Závit 2"; u OHI PRO šroubení 2 × 1¼". |
| Rozsáhlejší nebo vícezónová soustava, výtlak 8 m | AVANSA 25/8/180 nebo 32/8/180 | OHI PRO výtlak 8 m nemá. Počítejte s vyšším příkonem (do 182 W, resp. 270 W). |
| Chcete mít šroubení a kabel s vidlicí rovnou v balení | IBO OHI PRO | Sada šroubení a kabel jsou podle popisu součástí dodávky. |
| Potřebujete před nákupem znát příkon a max. průtok | AVANSA | Technické parametry uvádějí příkon pro tři stupně i průtok. |
| Cirkulace teplé užitkové vody | AVANSA CP 15-1.5 | Cirkulační čerpadlo TUV s mosazným tělesem, 25 W, rozsah 5 – 95 °C. Není to topenářské čerpadlo. |
| Chcete čerpadlo, které si samo reguluje otáčky | elektronická čerpadla IBO | Jiný typ čerpadla – automatická nebo režimová regulace místo tří ručních stupňů. |
Nejčastější velikosti při výměně. Cena a dostupnost se přebírají přímo z e-shopu AVEA.CZ.
Klasická třístupňová čerpadla, která nahradila staré IBO OHI. K čerpadlu dostanete sadu šroubení a kabel s vidlicí.
Starší čerpadla Wilo RS a Omnigena už neprodáváme. Čerpadla Aquart prodáváme beze změny modelové řady pod novým názvem AVANSA®. Pro každou původní velikost níže najdete náhradu se stejnou světlostí, stavební délkou a výtlakem.
Údaje ze starých katalogových stránek, které jsme na tomto webu uváděli. Kde údaj chybí, je „–“.
| Parametr | Wilo RS | Omnigena | Aquart (dnes AVANSA) |
|---|---|---|---|
| Velikosti | 4: 25/4 a 25/6, každá v délce 130 a 180 mm | 7: 25-40/130, 25-40/180, 25-60/130, 25-60/180, 25-80/180, 32-60/180, 32-80/180 | 7: 25/4/130, 25/4/180, 25/6/130, 25/6/180, 25/8/180, 32/6/180, 32/8/180 |
| Světlost | DN 25 | DN 25 a DN 32 | DN 25 a DN 32 |
| Stavební délka | 130 a 180 mm | 130 a 180 mm | 130 a 180 mm |
| Výtlak | 4 a 6 m | 4, 6 a 8 m | 4, 6 a 8 m |
| Regulace otáček | 3 předvolitelné stupně otáček | – | 3 rychlosti, přepínač na svorkovnici |
| Teplota média | -10 až +110 °C | – | -10 až +110 °C |
| Max. pracovní tlak | 10 bar | – | 10 bar |
| Příkon | – | – | 35 až 270 W podle velikosti a stupně |
| Dnes prodáváme | ne – náhrada AVANSA nebo IBO OHI PRO | ne – náhrada AVANSA nebo IBO OHI PRO | ano – pod názvem AVANSA |
Pro každou původní velikost je uvedena náhrada AVANSA a tam, kde existuje stejná velikost, i náhrada z řady IBO OHI PRO. U odkazu „detail“ najdete samostatnou stránku modelu.
| Původní čerpadlo | Světlost · délka · výtlak | Náhrada AVANSA | Náhrada IBO OHI PRO | Detail |
|---|---|---|---|---|
| Wilo RS 25/4 130 | DN 25 · 130 mm · 4 m | AVANSA 25/4/130 | – (řada OHI PRO tuto velikost nemá) | detail |
| Wilo RS 25/4 180 | DN 25 · 180 mm · 4 m | AVANSA 25/4/180 | OHI PRO 25-40/180 | detail |
| Wilo RS 25/6 130 | DN 25 · 130 mm · 6 m | AVANSA 25/6/130 | OHI PRO 25-60/130 | detail |
| Wilo RS 25/6 180 | DN 25 · 180 mm · 6 m | AVANSA 25/6/180 | OHI PRO 25-60/180 | detail |
| Omnigena 25-40/130 | DN 25 · 130 mm · 4 m | AVANSA 25/4/130 | – (řada OHI PRO tuto velikost nemá) | detail |
| Omnigena 25-40/180 | DN 25 · 180 mm · 4 m | AVANSA 25/4/180 | OHI PRO 25-40/180 | detail |
| Omnigena 25-60/130 | DN 25 · 130 mm · 6 m | AVANSA 25/6/130 | OHI PRO 25-60/130 | detail |
| Omnigena 25-60/180 | DN 25 · 180 mm · 6 m | AVANSA 25/6/180 | OHI PRO 25-60/180 | detail |
| Omnigena 25-80/180 | DN 25 · 180 mm · 8 m | AVANSA 25/8/180 | – (řada OHI PRO tuto velikost nemá) | detail |
| Omnigena 32-60/180 | DN 32 · 180 mm · 6 m | AVANSA 32/6/180 | OHI PRO 32-60/180 | detail |
| Omnigena 32-80/180 | DN 32 · 180 mm · 8 m | AVANSA 32/8/180 | – (řada OHI PRO tuto velikost nemá) | detail |
| Aquart 25/4/130 | DN 25 · 130 mm · 4 m | AVANSA 25/4/130 | – (řada OHI PRO tuto velikost nemá) | detail |
| Aquart 25/4/180 | DN 25 · 180 mm · 4 m | AVANSA 25/4/180 | OHI PRO 25-40/180 | detail |
| Aquart 25/6/130 | DN 25 · 130 mm · 6 m | AVANSA 25/6/130 | OHI PRO 25-60/130 | detail |
| Aquart 25/6/180 | DN 25 · 180 mm · 6 m | AVANSA 25/6/180 | OHI PRO 25-60/180 | detail |
| Aquart 25/8/180 | DN 25 · 180 mm · 8 m | AVANSA 25/8/180 | – (řada OHI PRO tuto velikost nemá) | detail |
| Aquart 32/6/180 | DN 32 · 180 mm · 6 m | AVANSA 32/6/180 | OHI PRO 32-60/180 | detail |
| Aquart 32/8/180 | DN 32 · 180 mm · 8 m | AVANSA 32/8/180 | – (řada OHI PRO tuto velikost nemá) | detail |
Velikosti 25-40/130, 25-80/180 a 32-80/180 v řadě OHI PRO neexistují – přímou náhradu poskytuje AVANSA. Elektronické alternativy stejné velikosti najdete na stránce čerpadel IBO.
Stará čerpadla IBO OHI se už nevyrábějí. Řada OHI PRO je nahradila ve stejných velikostech.
| Staré IBO OHI | Náhrada IBO OHI PRO | Alternativa AVANSA | Detail |
|---|---|---|---|
| IBO OHI 15/60-130 | OHI PRO 15-60/130 | AVANSA 15/6/130 | detail |
| IBO OHI 25/40-180 | OHI PRO 25-40/180 | AVANSA 25/4/180 | detail |
| IBO OHI 25/60-130 | OHI PRO 25-60/130 | AVANSA 25/6/130 | detail |
| IBO OHI 25/60-180 | OHI PRO 25-60/180 | AVANSA 25/6/180 | detail |
| IBO OHI 32/60-180 | OHI PRO 32-60/180 | AVANSA 32/6/180 | detail |
Světlost (DN 15, 25 nebo 32), výtlak v metrech a stavební délku (130 nebo 180 mm). U značky Wilo nebo Omnigena vyčtete výtlak z čísla v označení: 4 = 4 m, 6 = 6 m, 40 = 4 m, 60 = 6 m, 80 = 8 m.
DN 15 má u AVANSA závit 1", DN 25 závit 6/4" a DN 32 závit 2". Pokud závit sedí, můžete použít původní šroubení, vždy však s novými těsněními.
V tabulce Co nahradí co vyhledejte původní čerpadlo. Jde-li o velikost s výtlakem 8 m nebo o 25-40/130, je přímou náhradou AVANSA.
Při stejné velikosti jsou AVANSA i IBO OHI PRO zaměnitelné. Rozhodnout může to, zda chcete mít v údajích uveden příkon a průtok (AVANSA), nebo šroubení a kabel s vidlicí v balení (OHI PRO).
Šipka na tělese musí ukazovat ve směru proudění, hřídel motoru vodorovně. Po napuštění odvzdušněte čerpadlo i soustavu, čerpadlo nikdy nespouštějte nasucho. Stupeň nastavte na ten, na kterém běželo původní čerpadlo; pokud ho neznáte, začněte druhým. Podrobný postup najdete v poradně.
Je-li v soustavě kotel na tuhá paliva, zvažte při výpadku proudu i záložní zdroj pro oběhové čerpadlo. Zapojení čerpadla a rozdělovače u podlahového topení vysvětluje web topeni-podlahove.com, rozdělovače najdete na mosazne-rozdelovace.cz.
Parametry v tabulkách pocházejí z technických popisů produktů v e-shopu AVEA.CZ (AVANSA, IBO OHI PRO) a ze starších katalogových stránek značek Wilo, Omnigena a Aquart, které jsme na tomto webu uváděli. Údaje, které tam nejsou, neuvádíme. K čerpadlům AVANSA si můžete stáhnout prohlášení o shodě (PDF):
Oficiální katalog značky AVANSA® najdete na avansa.cz. Pro srovnání nejsou potřeba žádné další normy – rozhodují rozměry a údaje z typového štítku vašeho čerpadla.
Pošlete označení nebo fotku typového štítku a technik vám pomůže vybrat velikost i řadu. Objednávku dokončíte v e-shopu AVEA.CZ.
