V teplovodní soustavě ústředního topení ohřívá vodu kotel, ale do radiátorů nebo podlahového topení ji dopravuje oběhové čerpadlo. Překonává odpor potrubí, armatur, ventilů a otopných těles a zajišťuje, aby se teplo dostalo rovnoměrně do všech místností. Bez něj by voda v dnešních soustavách s tenkým potrubím prakticky neproudila.
Čerpadlo pracuje po celou topnou sezónu, často nepřetržitě. Proto se vyplatí věnovat pozornost třem věcem: aby bylo správně velké (příliš slabé nedostane teplo do vzdálených radiátorů, příliš silné zbytečně šumí a spotřebovává elektřinu), aby bylo správně nastavené a aby pracovalo v čisté a odvzdušněné soustavě.
Na trhu se setkáte se dvěma základními typy:
Kromě vytápění se používají i cirkulační čerpadla teplé užitkové vody (TUV), která udržují teplou vodu v pohybu mezi zásobníkem a kohoutky. Ta mají těleso z materiálu vhodného pro pitnou vodu (mosaz, nerez) a výrazně menší výkon.
Nejčastější situací je výměna starého čerpadla za nové. Tehdy je výběr jednoduchý – nové čerpadlo musí mít stejné rozměry a podobný výkon jako původní. U nové soustavy se čerpadlo navrhuje podle výpočtu tlakových ztrát a potřebného průtoku, který by měl provést projektant nebo zkušený topenář.
Stavební (montážní) délka je vzdálenost mezi těsnicími plochami sacího a výtlačného hrdla čerpadla – měří se bez šroubení. Běžné jsou dvě hodnoty: 130 mm a 180 mm. Pokud nové čerpadlo nemá stejnou délku jako staré, neosadíte ho bez úpravy potrubí. Délku najdete jako poslední číslo v označení čerpadla (například /130 nebo /180), případně ji jednoduše změříte.
První číslo v označení udává světlost hrdla: DN 15, DN 25 nebo DN 32. U čerpadel AVANSA odpovídá světlosti DN 15 připojovací závit 1", světlosti DN 25 závit 6/4" a světlosti DN 32 závit 2". Připojení k potrubí zajišťuje šroubení; pokud sedí závit, můžete často použít původní šroubení, vždy však s novým těsněním. U čerpadel IBO OVI je uvedeno šroubení 1½ × 1, u IBO OHI PRO 32-60/180 šroubení 2 × 1¼.
Výtlak (dopravní výška) vyjadřuje, jaký odpor soustavy dokáže čerpadlo překonat. Udává se v metrech – běžně 4, 6 nebo 8 m, u větších čerpadel 10 m a více. Výtlak musí pokrýt tlakové ztráty vašeho okruhu, které závisí na délce potrubí, počtu radiátorů či okruhů podlahového topení a odporu armatur. Pro běžný rodinný dům zpravidla stačí čerpadlo s výtlakem do 6 m; 8 m se volí u rozsáhlejších nebo vícezónových soustav.
Průtok udává, kolik vody čerpadlo přepraví za minutu či hodinu. Například AVANSA 25/6/180 má maximální průtok 55 l/min, AVANSA 25/8/180 až 115 l/min a AVANSA 32/8/180 až 160 l/min. Při výměně stačí dodržet výtlak původního čerpadla – průtok se pak ustálí sám podle soustavy.
Pokud sedí rozměry, zbývá vybrat typ. Klasické čerpadlo je levnější a jednoduché – vyhoví hlavně tam, kde se průtok v soustavě příliš nemění (kotlový okruh, nabíjení zásobníku, jednoduché okruhy). Elektronické čerpadlo se vyplatí tam, kde čerpadlo běží dlouho a soustava mění svůj odpor – typicky u radiátorů s termostatickými hlavicemi a u podlahového topení. Rozměry obou typů jsou stejné, takže jsou navzájem zaměnitelné.
Výrobci zapisují stejné údaje různě. Princip je však vždy stejný: světlost – výtlak – stavební délka.
| Příklad | Světlost | Výtlak | Stavební délka |
|---|---|---|---|
| AVANSA 25/6/180 | DN 25 | 6 m | 180 mm |
| IBO OHI PRO 25-60/180 | DN 25 | 6 m (60 dm) | 180 mm |
| IBO MAGI 2 32-80/180 | DN 32 | 8 m (80 dm) | 180 mm |
| AVANSA 25/4/130 | DN 25 | 4 m | 130 mm |
| IBO MAGI MAX 25-100/180 | DN 25 | 10 m (100 dm) | 180 mm |
Čerpadla se stejnou světlostí, výtlakem a stavební délkou jsou rozměrově zaměnitelná bez ohledu na značku – vždy však porovnejte i závit.
Postup pro běžné čerpadlo se šroubením v rodinném domě. Elektrické zapojení přenechte osobě s příslušnou kvalifikací.
Vyfoťte typový štítek a zapište si světlost, výtlak a stavební délku. Poznamenejte si i stupeň rychlosti, na kterém staré čerpadlo běželo, a polohu svorkovnice.
Nové čerpadlo se stejnými rozměry, nová těsnění ke šroubení, klíče, nádobu a hadr na vodu. Pokud je šroubení zkorodované, připravte i nové.
Kotel nechte vychladnout, čerpadlo odpojte od elektrické sítě (vytažením zástrčky nebo vypnutím jističe). U kotle na tuhá paliva nikdy neměňte čerpadlo během hoření.
Pokud jsou u čerpadla kulové kohouty, uzavřete je – nemusíte tak vypouštět celou soustavu. Pokud kohouty chybějí, je nutné vypustit vodu alespoň z části soustavy; při této příležitosti doporučujeme kohouty doplnit.
Pod čerpadlo dejte nádobu, opatrně povolte matice šroubení a čerpadlo vyjměte. Očistěte dosedací plochy šroubení od starých těsnění a nečistot.
Vložte nová těsnění a nasaďte čerpadlo tak, aby šipka na tělese ukazovala ve směru proudění vody. Hřídel motoru musí být ve vodorovné poloze a svorkovnice by neměla směřovat dolů. Matice dotáhněte přiměřeně – ne silou, která by poškodila těsnění.
Pomalu otevřete kohouty, zkontrolujte spoje a podle potřeby doplňte vodu do soustavy na předepsaný tlak.
Elektrické připojení 230 V proveďte podle návodu k čerpadlu – připojení fázového, nulového a ochranného vodiče. Některá čerpadla (například IBO OHI PRO) se dodávají s kabelem s vidlicí.
Odvzdušněte soustavu i čerpadlo (postup níže). Klasické čerpadlo nastavte na střední rychlost, elektronické nechte v automatickém režimu z výroby.
Po zapnutí kotle sledujte, zda se radiátory prohřívají rovnoměrně a zda čerpadlo nešumí. Po několika hodinách provozu zkontrolujte tlak a spoje ještě jednou.
Vzduch je nejčastější příčinou problémů po výměně čerpadla i po doplnění vody do soustavy. Vzduchové bubliny způsobují šum, bublání v radiátorech, nerovnoměrné prohřívání a v horším případě chod čerpadla bez dostatečného chlazení ložisek. Mokroběžná oběhová čerpadla jsou totiž chlazena a mazána čerpanou vodou.
Pokud se vzduch do soustavy opakovaně vrací, příčina může být v netěsnosti, v nesprávně nastavené expanzní nádobě nebo v příliš nízkém tlaku. Tehdy se vyplatí přivolat topenáře.
Kvalitní oběhové čerpadlo ve správně nastavené soustavě je téměř neslyšné. Pokud čerpadlo nebo potrubí šumí, bzučí či klepe, většinou za tím stojí jedna z následujících příčin:
Výrobci moderních čerpadel věnují tichému chodu velkou pozornost. Například čerpadla IBO OHI PRO jsou podle výrobce díky konstrukci a kvalitním materiálům velmi tichá a elektronická čerpadla s regulací diferenčního tlaku snižují hluk tím, že zbytečně nepracují na plné otáčky.
Klasické třírychlostní čerpadlo má na zvoleném stupni stálý příkon. Například AVANSA 25/6/180 odebírá na 1., 2. a 3. rychlost 46, 67 a 93 W – bez ohledu na to, zda termostatické ventily na radiátorech právě zavírají, nebo otevírají. Většinu sezóny však soustava plný výkon nepotřebuje.
Elektronické čerpadlo s motorem s permanentním magnetem tuto situaci řeší automaticky. Regulátor diferenčního tlaku nebo frekvenční měnič neustále přizpůsobuje otáčky aktuální potřebě soustavy, takže čerpadlo zbytečně nepracuje na nejvyšší otáčky a soustava si zachovává stabilní parametry průtoku. Výrobce IBO u řad API, AMG a BETA 2 uvádí úsporu proudu až 80 % ve srovnání s neregulovanými oběhovými čerpadly.
Klasické čerpadlo s příkonem 67 W, které běží nepřetržitě 200 dní topné sezóny, spotřebuje přibližně 67 W × 24 h × 200 dní ≈ 322 kWh. Pokud by elektronické čerpadlo dosáhlo úspory, kterou výrobce uvádí jako maximální, šlo by o rozdíl až přibližně 257 kWh za sezónu (80 % z 322 kWh). Skutečná úspora závisí na soustavě, délce sezóny a nastavení – výpočet berte jen jako ilustraci řádové velikosti.

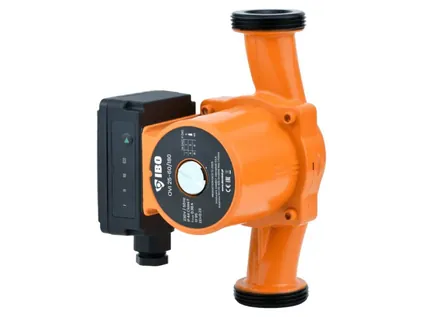

Nejvyšší flexibilitu nabízí IBO MAGI 2 s osmi režimy: automatický (z výroby), HS1 – HS3 s konstantními otáčkami, BL1 – BL2 s proporcionálním tlakem a HD1 – HD2 s konstantním tlakem. Proporcionální tlak se běžně volí pro radiátory s termostatickými ventily, konstantní tlak pro podlahové topení a konstantní otáčky tam, kde má čerpadlo běžet jako klasické. Pokud si nejste jistí, nechte automatický režim.
Pokud je zásobník teplé vody daleko od koupelny či kuchyně, po otevření kohoutku nejprve dlouho teče vychladlá voda, která stála v potrubí. Cirkulační čerpadlo TUV udržuje teplou vodu v pohybu po okruhu mezi zásobníkem a odběrnými místy, takže teplá voda teče téměř okamžitě.
Cirkulace vyžaduje cirkulační potrubí – vratnou větev, která přivádí vodu od nejvzdálenějšího odběrného místa zpět do zásobníku. Čerpadlo se obvykle instaluje před bojler nebo zásobník teplé vody.
Obojí. Šetří čas a vodu, která by jinak během čekání odtekla do kanalizace. Na druhé straně zvyšuje spotřebu elektřiny čerpadla a tepelné ztráty rozvodu, protože teplá voda koluje i tehdy, když ji nikdo nepoužívá. Ztráty snížíte dobrou izolací cirkulačního potrubí a omezením chodu čerpadla jen na dobu, kdy se teplá voda skutečně používá – například časovým spínačem nebo termostatem.
Většina poruch oběhových čerpadel nesouvisí s motorem, ale s nečistotami v otopné vodě. V ocelových radiátorech a potrubí vzniká korozí jemný černý kal (magnetit), který se zachytává na rotoru čerpadla s magnetem, zhoršuje jeho chod a může ho až zablokovat. Stejně škodí zbytky z montáže, písek či vodní kámen.
Magnetický filtr zachytí železité nečistoty dřív, než se dostanou do čerpadla a kotle. Montuje se obvykle do zpátečky před kotel a čerpadlo.
Filtr pravidelně kontrolujte a čistěte – interval závisí na stavu soustavy. Po montáži do staré soustavy bývá první čištění potřeba dříve, protože filtr zachytí kal nahromaděný za roky.

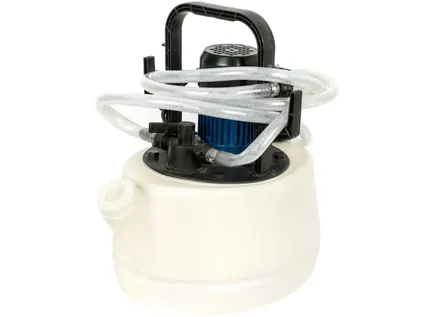

Pokud je soustava silně zanesená, samotný filtr nestačí. Topenáři k čištění používají proplachovací čerpadla – například IBO FLUSH 20 (150 W, 2 400 l/h, nádrž 17 l) nebo IBO FLUSH 20 PRO s 20l nádrží, která slouží k proplachování a odvápňování ústředního topení. Proplach se vyplatí před montáží nového kotle nebo čerpadla do starší soustavy.
Při výpadku elektřiny se oběhové čerpadlo zastaví. U plynového kotle to znamená jen dočasné vychladnutí domu, protože kotel se vypne také. Kotel na tuhá paliva však hoří dál – a pokud se zastaví oběh vody, teplo nemá kam odcházet. Voda v kotli se přehřívá, což může vést k varu a poškození kotle.
Řešením je záložní zdroj (UPS) pro oběhové čerpadlo. Při výpadku napájení okamžitě přepne na baterii, udrží čerpadlo v chodu a kotel bezpečně vychladne.
Zdroj musí pokrýt příkon čerpadla s rezervou – a pokud chcete zálohovat i elektroniku kotle, sečtěte oba příkony. Příkon čerpadla najdete v jeho technických údajích; například AVANSA 25/6/180 má na 3. rychlost 93 W. U nejvýkonnějších modelů (AVANSA 32/8/180 má na 3. rychlost 270 W) zkontrolujte, zda se vejdete do limitu zdroje.
Doba zálohy závisí na kapacitě baterie a skutečném příkonu. Orientačně: energie baterie ve Wh = kapacita v Ah × 12 V; po vydělení příkonem ve W dostanete teoretický počet hodin. Reálná doba je kratší kvůli ztrátám zdroje a tomu, že baterii není vhodné vybíjet úplně.
Vše o záložních zdrojích pro kotle a čerpadla, včetně výběru baterie, najdete na našem webu zalozni-zdroj.eu.
