Dosluhuje vám čerpadlo v kotelně, nebo hledáte úspornější typ do nové soustavy? Nabízíme třírychlostní AVANSA® a širokou řadu IBO včetně elektronických modelů. Rozměry zkontrolujete podle typového štítku, cenu a sklad uvidíte rovnou u karty.
updateAktualizováno: verifiedOdborně zkontrolovali technici ATRIA SK s.r.o.
Oběhové čerpadlo je nenápadný kus kotelny, bez kterého teplovodní topení prostě nejede: tlačí vodu z kotle do radiátorů nebo podlahy a zase zpátky. Jakmile se zastaví, dům vychladne a kotel na tuhá paliva se může přehřát. Vyplatí se proto vědět, jaký typ doma máte, čím ho nahradit a jak ho nastavit.
Web OBEHOVE-CERPADLA.cz provozuje ATRIA Slovensko s.r.o. se sídlem v Žilině. Prodáváme dvě značky:

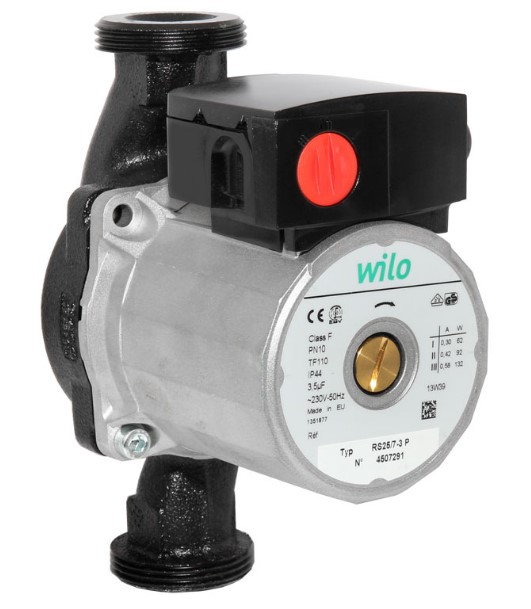

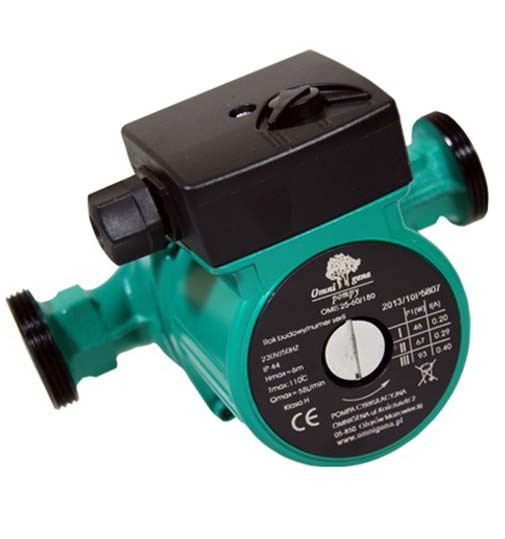

Značky Wilo a Omnigena jsme z nabídky vyřadili. Kdo má starší kus, najde u nás tabulky typů se shodnou délkou, hrdlem a výtlakem – za Wilo a za Omnigena.
Každá karta si cenu s DPH a skladovou zásobu stahuje z e-shopu AVEA.CZ, kde čerpadlo rovnou objednáte. Když si nejste jistí, technik na čísle +421 917 133 664 poradí podle štítku starého čerpadla nebo podle toho, jak popíšete svou soustavu. Výrobky značky mimo čerpadla – termostaty, záložní zdroje a detektory plynu – představuje web avansa.cz.
Značky, poradna a podmínky pro firmy.
Tři stupně otáček, výtlak 4, 6 nebo 8 m, hrdla DN 15, 25 a 32 v délkách 130 či 180 mm. Navíc čerpadlo pro cirkulaci TUV.
Zobrazitarrow_forward

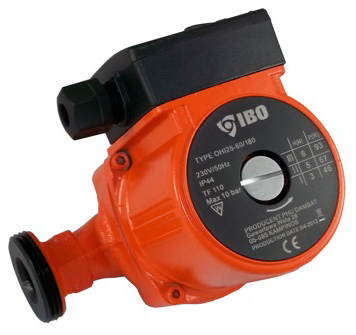

Třírychlostní OHI PRO, elektronické OVI, API, AMG, NOVA, BETA 2, MAGI 2 a MAGI MAX, přírubové typy, E-IBO a čerpadlové sestavy.
Zobrazitarrow_forward
Volba a výměna čerpadla, odvzdušnění, hluk, odběr proudu a ochrana proti kalu či výpadku sítě.
Zobrazitarrow_forward
Velkoobchod ATRIA Europe, produktový feed XML/CSV pro e-shopy, export a technická podpora.
Zobrazitarrow_forwardObvyklé velikosti do rodinného domu – třírychlostní i elektronické – a dvě čerpadla na cirkulaci teplé vody. Cenu a dostupnost dosadí AVEA.CZ automaticky.
Aby bylo jasné, jak se čísla z tabulek promítnou do skutečného rozhodnutí, projdeme tři typické situace. Jde o modelové případy sestavené z technických údajů naší nabídky, nikoli o konkrétní zákazníky.
V kotelně doslouží Wilo RS 25/6 se stavební délkou 180 mm. Rozměrově přesnou náhradou je AVANSA 25/6/180 nebo IBO OHI PRO 25-60/180. Hlavice na radiátorech ale přes den přivírají a průtok kolísá – třírychlostní čerpadlo by na druhém stupni běželo se stálými 67 W, což při 200 dnech nepřetržitého provozu dělá zhruba 322 kWh. Tady dává smysl elektronický typ stejné velikosti, třeba IBO OVI 25-60/180 v režimu AUTO/ECO nebo MAGI 2 25-60/180 s proporcionálním tlakem; oba při přivřených ventilech uberou otáčky.
U kotle na tuhá paliva rozhoduje spolehlivost víc než úspora. Vystačí klasická AVANSA 25/6/180, kterou příložný termostat AVANSA TH 2A sepne až ve chvíli, kdy se voda v kotli ohřeje. Když vypadne síť, drží ji v chodu záložní zdroj AVANSA 500 W. Ten je dimenzován na spotřebiče do přibližně 250 W dohromady, takže čerpadlo s nejvýše 93 W ponechá přes 150 W pro elektroniku kotle. Podrobnosti o zálohování najdete na zalozni-zdroj.eu.
Podlahové topení potřebuje nižší teplotu, než jakou kotel posílá. Místo skládání čerpadla, ventilů a izolace z jednotlivých dílů je po ruce hotová sestava MAGI 2 25-60/180 s třícestným termostatickým ventilem, na kterém ručně nastavíte 25 – 55 °C. Kdo chce teplotu řídit pohonem, sáhne po verzi se STER-D. Návrh okruhů a směšování rozebírá stránka čerpadla IBO pro podlahové topení, rozdělovače s čerpadlovou skupinou ukazuje rozdělovač s čerpadlem pro podlahovku.
Ve všech případech se začíná stejně – vzdáleností mezi hrdly, závitem hrdla a výtlakem původního čerpadla. Teprve potom přijde na řadu otázka, zda chcete klasiku, nebo elektroniku.
Klíčové hodnoty vybraných čerpadel pro topení a teplou vodu. Když měníte starý kus, hlídejte hlavně hrdlo, délku a výtlak.
| Typ čerpadla | Nejvyšší průtok | Hrdlo · délka · výtlak | Příkon či účinnost | Řízení otáček |
|---|---|---|---|---|
| AVANSA CP 15-1.5 (TUV) | 6,8 l/min | G 1/2" · 85 mm · 1,7 m | 25 W | cirkulační, mosaz |
| IBO E-IBO PRO 15-14 (TUV) | 600 l/h | – | 3 – 9 W, třída A | cirkulační, nerez |
| AVANSA 25/6/130 | 55 l/min | DN 25 (6/4") · 130 mm · 6 m | 46 / 67 / 93 W | 3 stupně přepínačem |
| AVANSA 25/6/180 | 55 l/min | DN 25 (6/4") · 180 mm · 6 m | 46 / 67 / 93 W | 3 stupně přepínačem |
| IBO NOVA 25-60/180 | 55 l/min | DN 25 (6/4") · 180 mm · 6 m | EEI ≤ 0,2 | regulátor diferenčního tlaku |
| IBO OVI 25-60/180 | – | 180 mm · 6 m · DN 25 se šroubením 1½ × 1 | EEI ≤ 0,23 | 3 režimy, AUTO/ECO |
| AVANSA 25/8/180 | 115 l/min | DN 25 (6/4") · 180 mm · 8 m | 145 / 170 / 182 W | 3 stupně přepínačem |
| AVANSA 32/8/180 | 160 l/min | DN 32 (2") · 180 mm · 8 m | 150 / 210 / 270 W | 3 stupně přepínačem |
| IBO MAGI MAX 32-100/180 | 10 800 l/h | DN 32 · 180 mm · 10 m | 180 W, EEI ≤ 0,2 | elektronické, třída A |
Hodnoty pocházejí z technických listů produktů v e-shopu AVEA.CZ. U třírychlostních typů je příkon uveden postupně pro 1., 2. a 3. stupeň; pomlčka značí, že výrobce údaj neuvádí. Topná čerpadla AVANSA: 230 V, do 10 bar, voda od -10 do +110 °C, krytí IP44.
Každý typ má své místo. Třírychlostní čerpadlo je levné a nenáročné, elektronické snižuje odběr po celou sezónu.
| Třírychlostní (AVANSA, IBO OHI PRO) | Elektronické (IBO OVI, BETA 2, MAGI 2 a další) | |
|---|---|---|
| Pohon | asynchronní motor | motor s permanentním magnetem |
| Způsob nastavení | přepínač tří rychlostí na svorkovnici | samočinně – regulátor diferenčního tlaku nebo frekvenční měnič; podle řady i volitelné režimy AUTO/ECO, proporcionální či stálý tlak, stálé otáčky |
| Odběr proudu | na zvoleném stupni neměnný (AVANSA 25/6/180: 46, 67 nebo 93 W) | kopíruje potřebu soustavy; u API, AMG a BETA 2 slibuje výrobce úsporu až 80 % proti neregulovaným typům |
| Účinnost | index EEI výrobce neuvádí | OVI EEI ≤ 0,23; NOVA a MAGI MAX EEI ≤ 0,2; API, AMG, BETA 2 třída A |
| Obsluha | přepínač | panel, u většiny řad displej s příkonem ve W; OVI s funkcí odvzdušnění |
| Cena při koupi | nižší | vyšší, rozdíl se vrací nižším odběrem |
| Kam se hodí | náhrada starého kusu, kotlový okruh, nabíjení zásobníku, okruh se stálým průtokem | radiátory s hlavicemi, podlahovka, proměnlivý průtok, dlouhá sezóna |
Délky i hrdla jsou u obou skupin stejné, takže třírychlostní a elektronický typ téže velikosti lze vzájemně zaměnit.
Pět bodů, které stojí za to projít ještě před vložením do košíku. První tři se týkají rozměrů, poslední dva výbavy.
Měří se mezi těsnicími plochami sacího a výtlačného hrdla, bez matic. Nové čerpadlo musí mít přesně stejnou hodnotu, jinak by se muselo předělávat potrubí. U značek AVANSA i IBO ji najdete jako poslední číslo v označení.
První číslo označení udává světlost hrdla. AVANSA s hrdlem DN 15 se připojuje na závit 1", typy DN 25 na 6/4" a typy DN 32 na 2". Stará šroubení znovu použijete jen tehdy, když závit souhlasí.
Výtlak musí přemoci odpor okruhu – potrubí, radiátorů a armatur. Rodinnému domu obvykle postačí do 6 m, rozlehlejší či vícezónové soustavy volí 8 m. Nejbezpečnější je ponechat výtlak, jaký měl původní kus.
Rozměry se shodují, rozhoduje rozpočet a režim provozu. Čerpadlo, které celou zimu běží v soustavě s hlavicemi, ušetří jako elektronické nejvíc.
Magnetický filtr zachytí kal a železité částice dřív, než se dostanou k rotoru. U kotle na tuhá paliva zvažte záložní zdroj pro případ výpadku sítě.
Skoro každé teplovodní topení má aspoň jedno oběhové čerpadlo. Podle jeho místa v soustavě se liší, jaký typ a jaké nastavení se hodí.
Čerpadlo vede vodu z kotle k otopným tělesům a zpět. Při výměně se nejčastěji volí velikost 25/6 v délce 130 nebo 180 mm. Mají-li radiátory termostatické hlavice, průtok se během dne mění a elektronický typ – IBO OVI, NOVA nebo MAGI 2 s proporcionálním tlakem – si výkon upraví sám.
Dlouhé smyčky potrubí kladou větší odpor a voda v nich je chladnější. Pro podlahovku výrobce určuje elektronické řady IBO API, AMG a BETA 2, MAGI 2 nabízí režimy stálého tlaku. Více o podlahovém vytápění se dočtete na topeni-podlahove.com.
Tady má čerpadlo i bezpečnostní roli – odvádí z kotle teplo. Příložný termostat AVANSA TH 2A (20 – 90 °C) ho pustí až při dostatečně teplé vodě a záložní zdroj ho podrží v chodu, když vypadne proud. Termostaty značky představuje avansa.cz, ostatní doplňky stránka AVANSA a příslušenství.
Pro oběh pitné teplé vody jsou určeny typy s tělesem z mosazi nebo nerezu – AVANSA CP 15-1.5 a IBO E-IBO. Litinové AVANSA počítá výrobce vedle topení také do vodovodních rozvodů v domě, do průmyslových oběhových zařízení a do okruhů chlazení nebo klimatizace. Kotelny s přírubovým potrubím obslouží přírubová IBO NOVA MAX a OHI.
Čerpadla Wilo a Omnigena jsme dříve vedli, nové kusy však už neprodáváme. Kvůli výměně staršího čerpadla není nutné sahat do potrubí – stačí typ se shodnou délkou, hrdlem a výtlakem.
Pro každou velikost máme náhradu z řady AVANSA® a tam, kde ji IBO vyrábí, také alternativu IBO. Staré IBO OHI vystřídala řada OHI PRO, například za IBO OHI 25/60-180.
Z označení starého čerpadla určíme typ se shodnou délkou, hrdlem a výtlakem – i u značek, které v nabídce nemáme.
Ve všední dny mezi 7:30 a 15:30 bere technik telefon na čísle +421 917 133 664 – pomůže s výběrem, zapojením i nastavením.
Čerpadla i doplňky koupíte v e-shopu AVEA.CZ; cena a stav skladu jsou u každé karty aktuální.
Velkoobchod ATRIA Europe, feed XML/CSV a pomoc s exportem.
Pošlete fotku štítku e-mailem (info@atria.sk) nebo se telefonicky ozvěte technikovi, +421 917 133 664. Dohledáme typ se shodnými rozměry a objednáte ho na AVEA.CZ.
